> Flansche & Zubehör>Vorschweißflansche>Vorschweißflansche PN40>Vorschweissflansch EN1092-1 Typ 11 PN40 DIN2635 Ø114,3 -S235JRG2/RST37-2

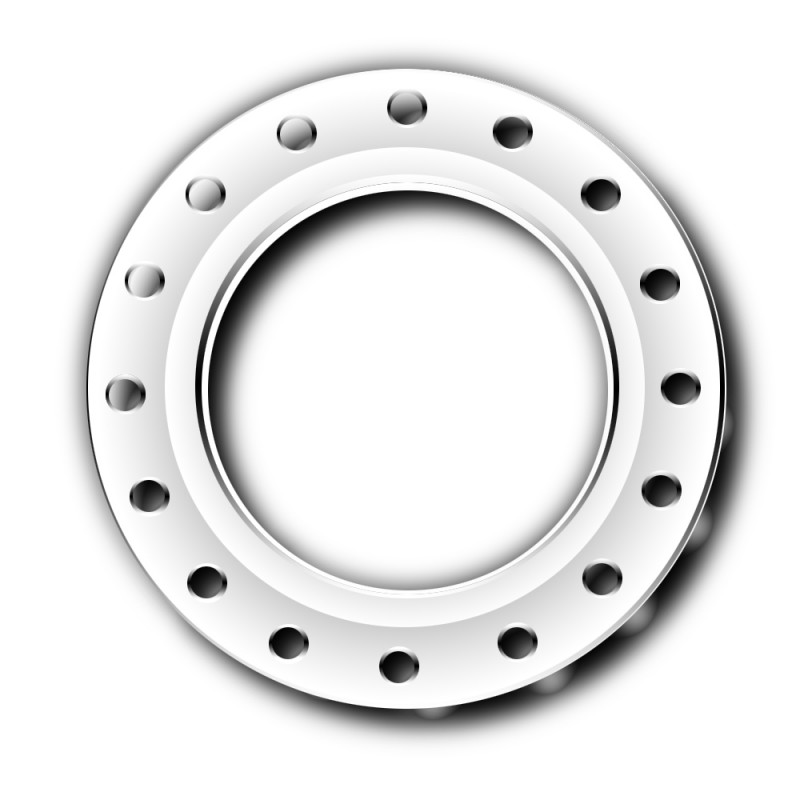

Vorschweißflansch EN1092-1 Typ 11 PN40 DIN2635 Vergrößern
Zurück Weiter

Vorschweissflansch EN1092-1 Typ 11 PN40 DIN2635 Ø114,3 -S235JRG2/RST37-2

14459

Vorschweissflansch nach EN1092-1 Typ 11 PN40 bzw. DIN2635

Abmessung: DN 100/114,3

Material:      S235JRG2/RST37-2

Druckstufe:  PN40

Mehr Infos

Nicht mehr lieferbar

39,44 €

Preise zuzüglich 19% MwSt. und Versand.
Verkauf nur an Gewerbetreibende.

Technische Daten

Material RST 37-2 / S235JRG2
Druckstufe PN 40
Norm/Standard EN 1092-1 Typ 11 / DIN 2635
Nennweite DN 100
Durchmesser 114,3

Mehr Infos

Vorschweissflansch nach EN1092-1 Typ 11 PN40 bzw. DIN2635

Abmessung: DN 100/114,3

Material: S235JRG2/RST37-2

Normverweise

  • DIN 2500 „Flansche“ Allgemeine Angaben
  • DIN 2501 „Flansche“ (Anschlußmaße)
  • DIN 2519 „Stahlflansche“ (Technische Lieferbedingungen)
  • DIN 2526 „Flansche“ (Formen der Dichtflächen)
  • EN 1092-1 „Flansche“

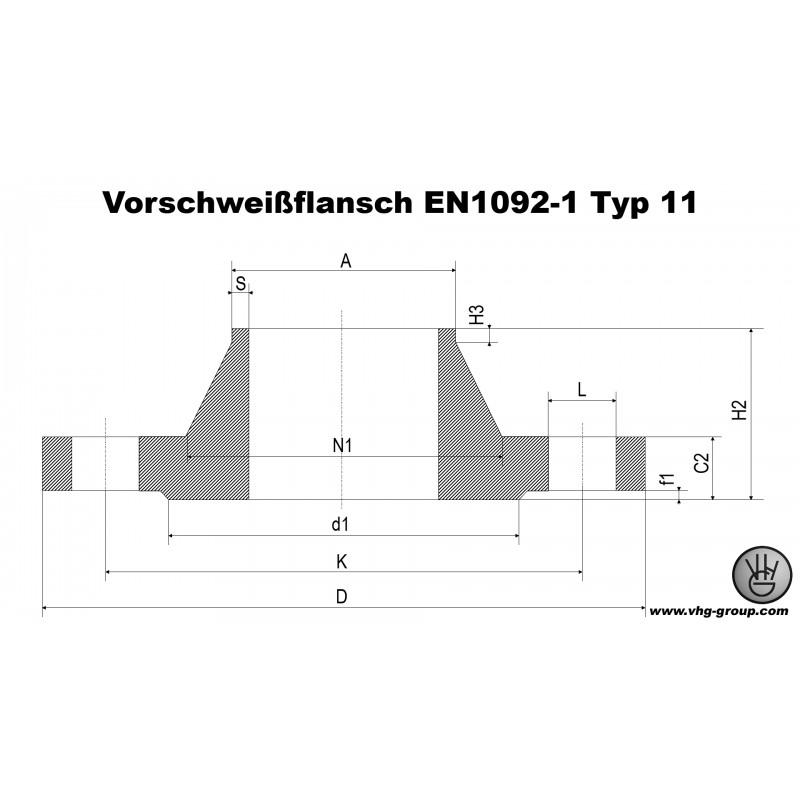

Maßtabelle DIN 2635 Vorschweißflansch PN40





Maßtabelle Vorschweißflansch PN 40, EN1092-1

Download

DIN2635 Vorschweißflansch.pdf

DIN2635 Vorschweißflansch.pdf

Download (12.42k)

EN1092-1 PN40 VFL.pdf

EN1092-1 PN40 Vorschweißflansch.pdf

Download (12.67k)
