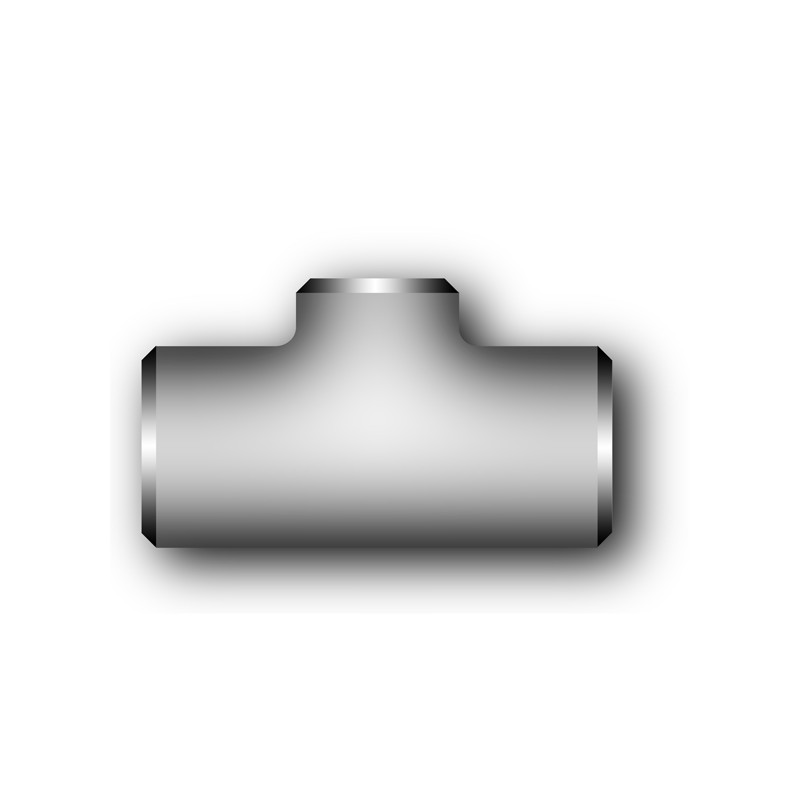

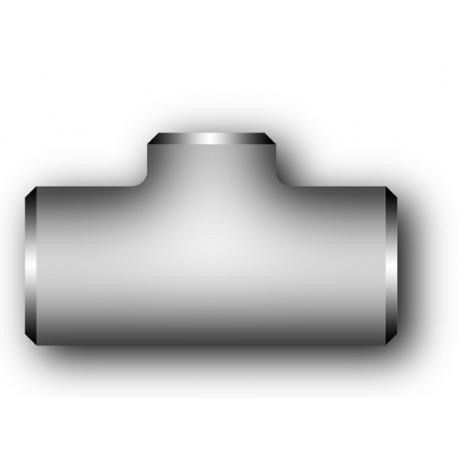

Technische Daten

Material	P235GHTC1
Norm/Standard	EN 10253-2
Durchmesser 1	26,9
Durchmesser 2	26,9
Wandstärke 1 (s1)	4,0
Wandstärke 2 (s2)	4,0

Mehr Infos

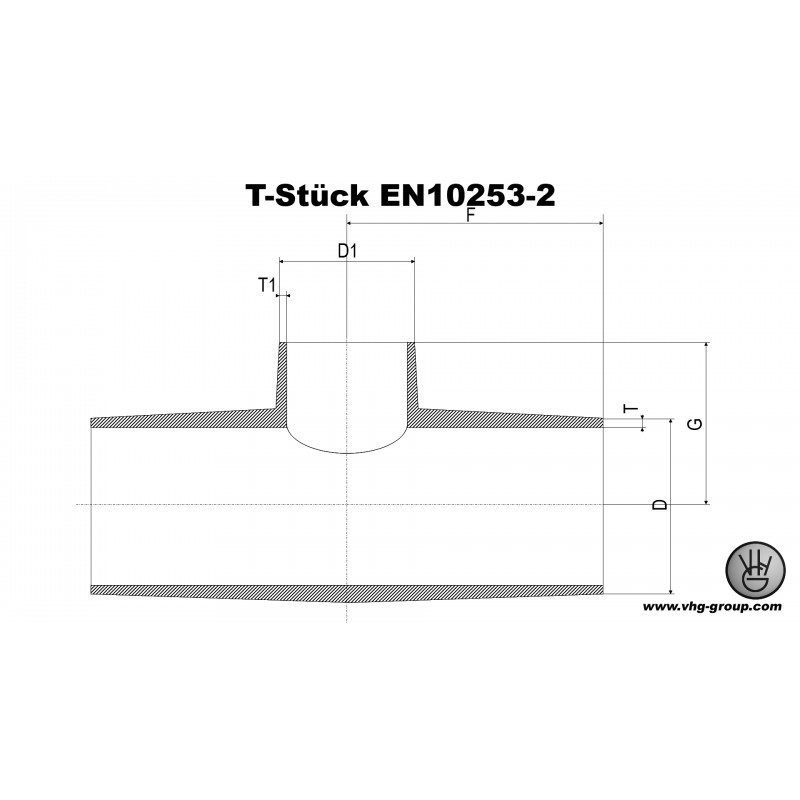

T-Stücke EN 10253-2 Typ A Masstabelle
DN	D	T	DN1	D1	T1	F	G
15	21,3	2	15	21,3	2	25	25
20	26,9	2,3	20	26,9	2,3	29	29
		2,3	15	21,3	2	29	29
25	33,7	2,6	25	33,7	2,6	38	38
		2,6	20	26,9	2,3	38	38
		2,6	15	21,3	2	38	38
32	42,4	2,6	32	42,4	2,6	48	48
		2,6	25	33,7	2,6	48	48
		2,6	20	26,9	2,3	48	48
		2,6	15	21,3	2	48	48
40	48,3	2,6	40	48,3	2,6	57	57
		2,6	32	42,4	2,6	57	57
		2,6	25	33,7	2,6	57	57
		2,6	20	26,9	2,3	57	57
		2,6	15	21,3	2	57	57
50	60,3	2,9	50	60,3	2,9	64	64
		2,9	40	48,3	2,6	64	60
		2,9	32	42,4	2,6	64	57
		2,9	25	33,7	2,6	64	51
		2,9	20	26,9	2,3	64	44
65	76,1	2,9	65	76,1	2,9	76	76
		2,9	50	60,3	2,9	76	70
		2,9	40	48,3	2,6	76	67
		2,9	32	42,4	2,6	76	64
		2,9	25	33,7	2,6	76	57
80	88,9	3,2	80	88,9	3,2	86	86
		3,2	65	76,1	2,9	86	83
		3,2	50	60,3	2,9	86	76
		3,2	40	48,3	2,6	86	73
		3,2	32	42,4	2,6	86	70
100	114,3	3,6	100	114,3	3,6	105	105
		3,6	80	88,9	3,2	105	98
		3,6	65	76,1	2,9	105	95
		3,6	50	60,3	2,9	105	89
		3,6	40	48,3	2,6	105	86
125	139,7	4	125	139,7	4	124	124
		4	100	114,3	3,6	124	117
		4	80	88,9	3,2	124	111
		4	65	76,1	2,9	124	108
		4	50	60,3	2,9	124	105
150	168,3	4,5	150	168,3	4,5	143	143
		4,5	125	139,7	4	143	137
		4,5	100	114,3	3,6	143	130
		4,5	80	88,9	3,2	143	124
		4,5	65	76,1	2,9	143	121
200	219,1	6,3	200	219,1	6,3	178	178
		6,3	150	168,3	4,5	178	168
		6,3	125	139,7	4	178	162
		6,3	100	114,3	3,6	178	156
250	273	6,3	250	273	6,3	216	216
		6,3	200	219,1	6,3	216	203
		6,3	150	168,3	4,5	216	194
		6,3	125	139,7	4
