Technische Daten

Material	HII / P265GH
Norm/Standard	DIN 28011
Nennweite	DN 125
Durchmesser	139,7

Mehr Infos

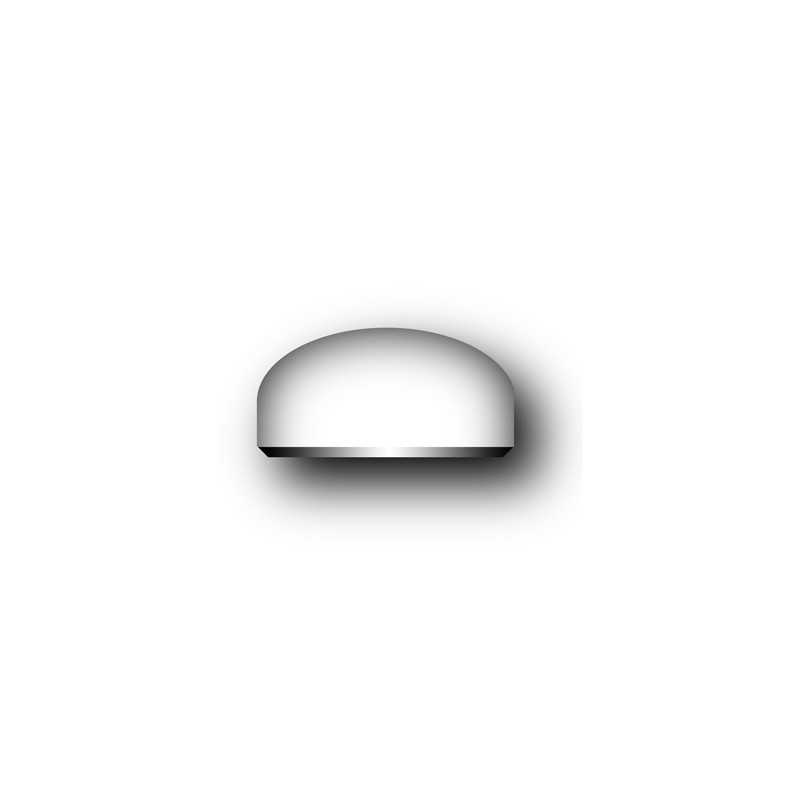

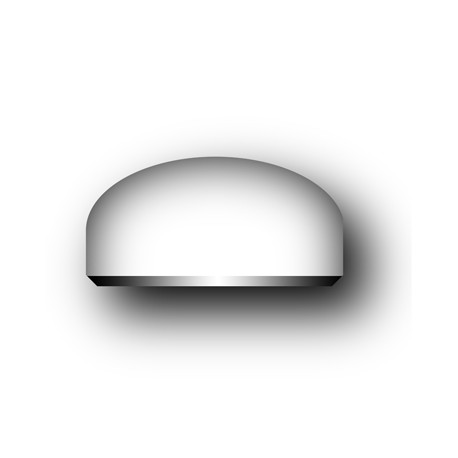

Klöpperböden DIN28011 139,7x4,0 HII/P265GH DIN2470/1 mit Zeugnis lieferbar

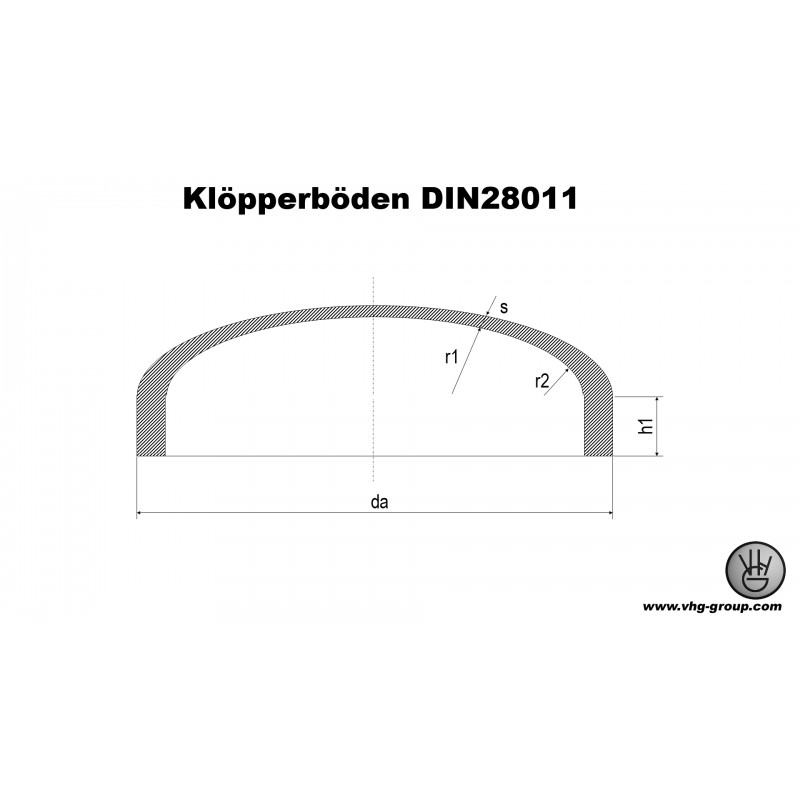

Klöpperböden DIN28011 Masstabelle
DN	da	r1	r2	s	h1	kg
20	26,9	26,9	2,7	3,0	11,0	0,06
	30,0	30,0	3,0	3,0	11,0	0,06
25	31,8	31,8	3,2	3,0	11,0	0,07
	33,7	33,7	3,4	3,0	11,0	0,07
32	38,0	38,0	3,8	3,0	11,0	0,08
	42,4	42,4	4,2	3,0	11,0	0,08
	44,5	44,5	4,5	3,0	11,0	0,1
40	48,3	48,3	4,8	3,0	11,0	0,11
	51,0	51,0	5,1	3,0	11,0	0,13
	57,0	57,0	5,7	3,0	11,0	0,15
50	60,3	60,3	6,0	3,0	11,0	0,17
	63,5	63,5	6,4	3,0	11,0	0,17
65	70,0	70,0	7,0	3,0	11,0	0,21
	76,1	76,1	7,6	3,0	11,0	0,25
80	82,5	82,5	8,3	3,0	11,0	0,29
	88,9	88,9	8,9	3,0	20,0	0,32
	101,6	101,6	10,0	4,0	20,0	0,51
100	108,0	108,0	11,0	4,0	20,0	0,61
	114,3	114,3	11,0	4,0	20,0	0,66
	127,0	127,0	13,0	4,0	20,0	0,78
125	133,0	133,0	13,0	4,0	20,0	0,84
	139,7	139,7	14,0	4,0	20,0	0,96
	152.4	152.4	15.0	4.0	20.0	1.32
150	159.0	159.0	16.0	5.0	20.0	1.40
	168.3	168.3	17.0	5.0	20.0	1.70
175	177.8	177.8	18.0	5.0	20.0	1.80
	193.7	193.7	20.0	5.0	20.0	2.10
200	219.1	219.1	22.0	6.0	25.0	3.30
250	244.5	244.5	25.0	6.0	25.0	4.00
	273.0	273.0	28.0	6.0	25.0	4.80
300	323.9	323.9	32.0	7.0	25.0	7.60
350	355.6	355.6	36.0	8.0	30.0	11.00
400	406.4	406.4	41.0	8.0	30.0	14.10
450	457.2	457.2	46.0	8.0	30.0	17.40
500	508.0	508.0	51.0	10.0	35.0	26.30
	559.0	559.0	56.0	10.0	35.0	31.40
600	610.0	610.0	61.0	10.0	35.0	36.90
	660.0	660.0	66.0	10.0	35.0	42.80
700	711.0	711.0	71.0	8.0	35.0	39.50
	762.0	762.0	76.2	10.0	35.0	56.00
800	813.0	813.0	81.0	10.0	35.0	64.00
